Banana Pi BPI-R3: Пошаговый Гайд по Настройке и Проблемы
Введение: Первые Шаги с Banana Pi BPI-R3
Banana Pi BPI-R3 — это настоящая находка для тех, кто собирает кастомные роутеры и сетевые шлюзы на OpenWrt. По собственному опыту скажу: несмотря на заявленные возможности, настройка этой платформы требует внимания к мелочам. Особенно это касается SFP-модулей и крепления антенн. Этот гайд поможет тебе обойти те грабли, на которые я наступил, интегрируя BPI-R3 в свою домашнюю сеть.
Мы пройдемся по реальным болям: от несовместимости антенн до возни с вентилятором и неудачных попыток поднять SFP-линк.
Ходит мнение, что для максимальной стабильности лучше взять проприетарную прошивку от производителя или сильно адаптированную ветку OpenWrt, а не "чистый" билд. Мол, драйверы вендора лучше заточены под специфическое железо, например, медиаконвертер на Realtek RTL8211F. Но честно говоря, практика показывает: эти образы часто полны устаревших пакетов и закрытых бинарных блобов. Это убивает безопасность и гибкость. Поэтому, несмотря на первоначальные сложности с компиляцией, ручная настройка через make menuconfig остается предпочтительной для долгосрочной работы.

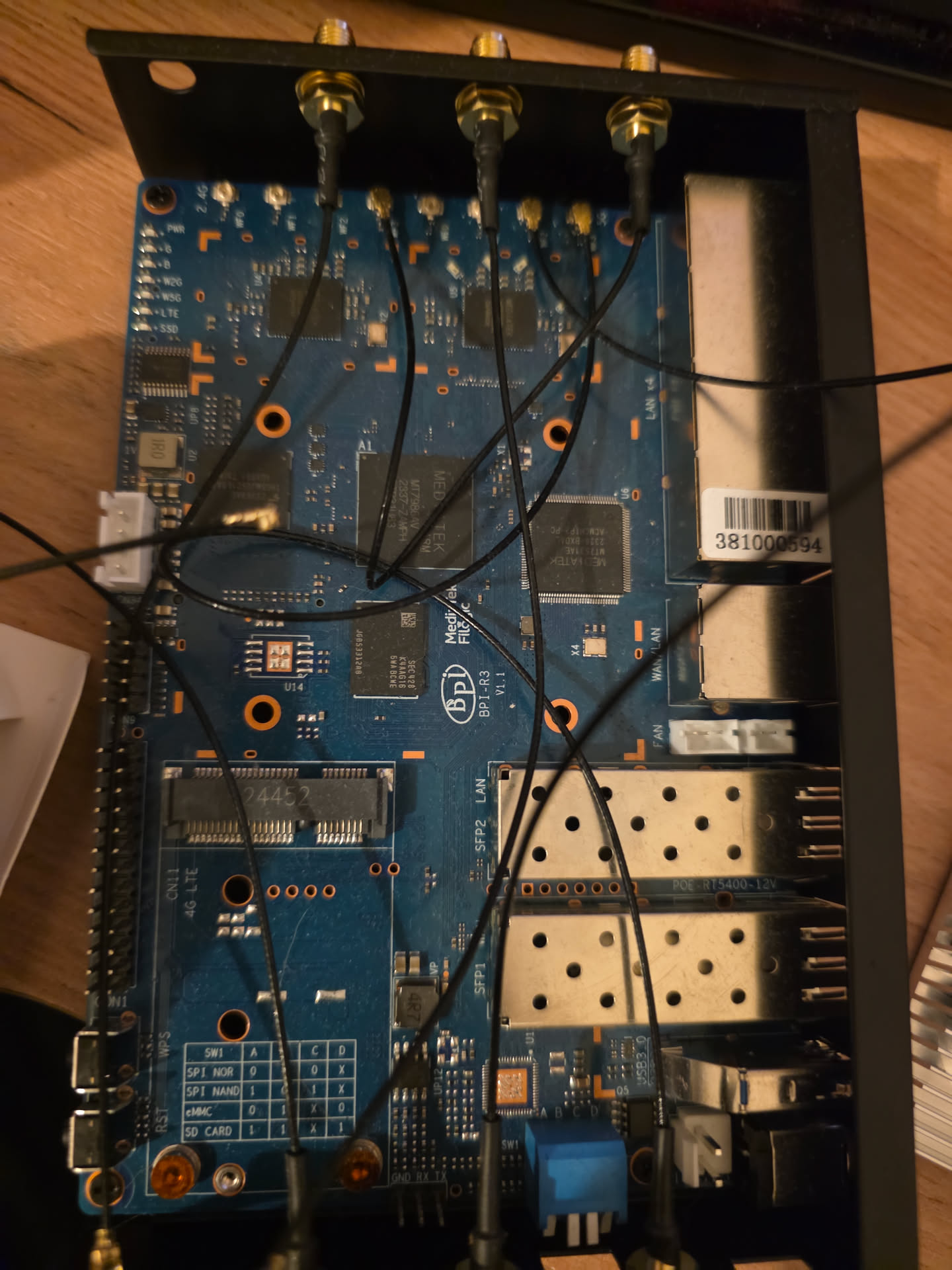

Как Правильно Подобрать Антенны для BPI-R3?
- Классическая ошибка — спутать разъемы! Я, например, поспешил и заказал антенны от BPI-R4. Поверь, даже пара миллиметров разницы в коннекторах сделает установку невозможной.

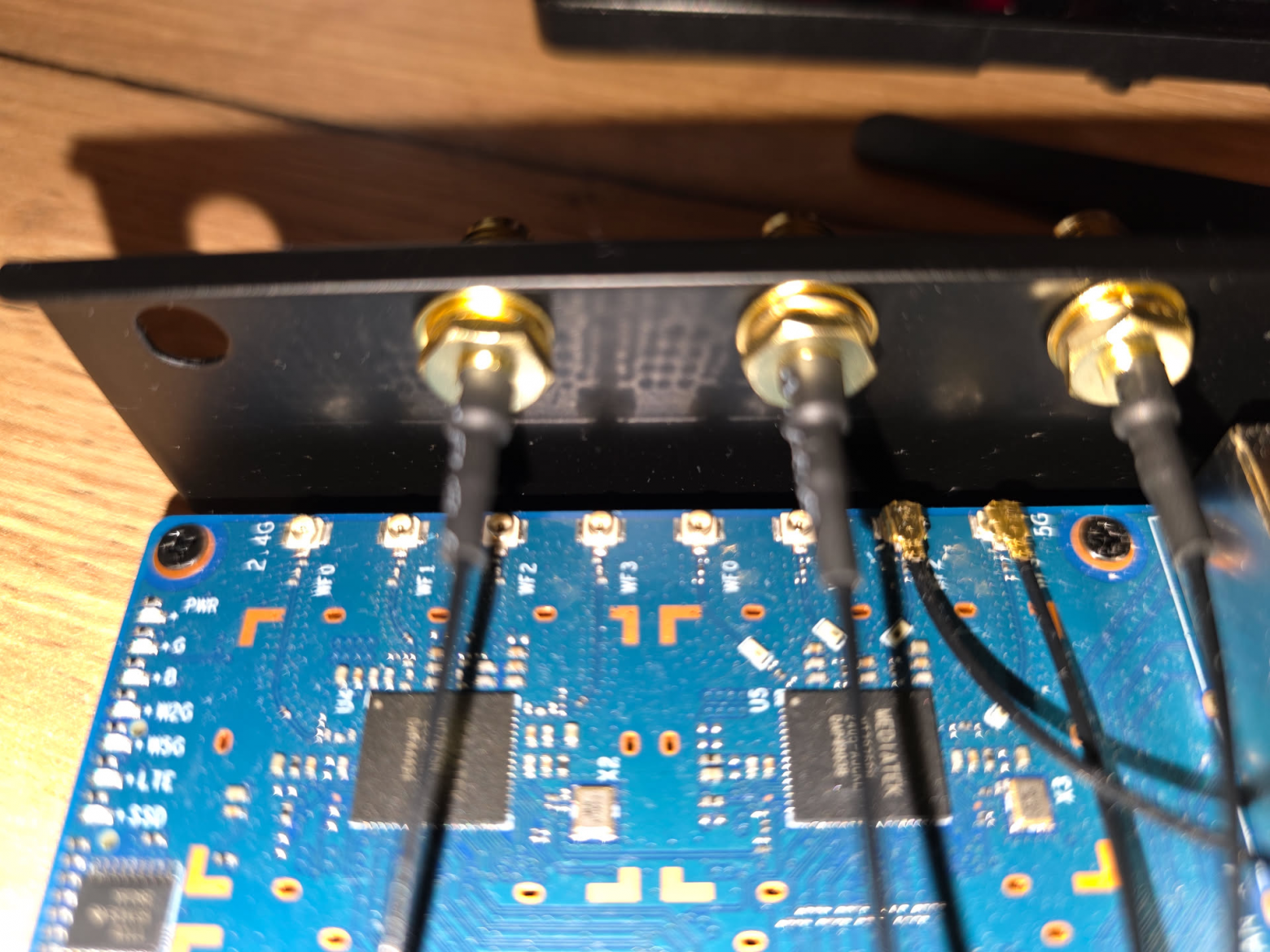

Монтаж этих крошечных деталей требует ювелирной точности. Повредить SMD-компонент или дорожку — дело пары секунд, если рука дрогнет. У меня из шести разъемов нормально встали только три. Будь предельно осторожен.
Найти нужные комплектующие для R3 по вменяемой цене непросто. Заранее изучи спецификации разъемов.
Недавно мне понадобилось срочно поднять VPN-туннель на R3, чтобы удаленно мониторить тестовый стенд, где крутился Python-скрипт для парсинга логов. Я решил автоматизировать подключение через Ansible, но забыл проверить версию Wi-Fi драйвера в ядре, понадеявшись на старые плейбуки для BPI-R2. В итоге, после трех часов тщетных попыток поднять wlan0 в режиме 802.11ac, пришлось вручную пересобирать образ OpenWrt. Проект встал на сутки. 😠
Оптимальное Решение для Охлаждения: Установка Вентилятора
Вентилятор приехал, вроде всё ок: подошел, есть термопрокладки. Но вот нюанс: крепеж спроектирован так, что для установки нужно откручивать антенны и снимать плату с корпуса. Крайне неудобно.
Термопрокладки в комплекте, как правило, слабоваты. Я заметил, что модули Wi-Fi греются даже в простое. Пришлось докупать более толстые.
Управление скоростью вентилятора делается через системный файл, например, /sys/devices/platform/pwm-fan/fan0/duty_cycle.
0— Максимальная скорость (самый громкий режим).50— Половина мощности.100— Выключен.- По умолчанию часто стоит
255, что может быть избыточно шумно.

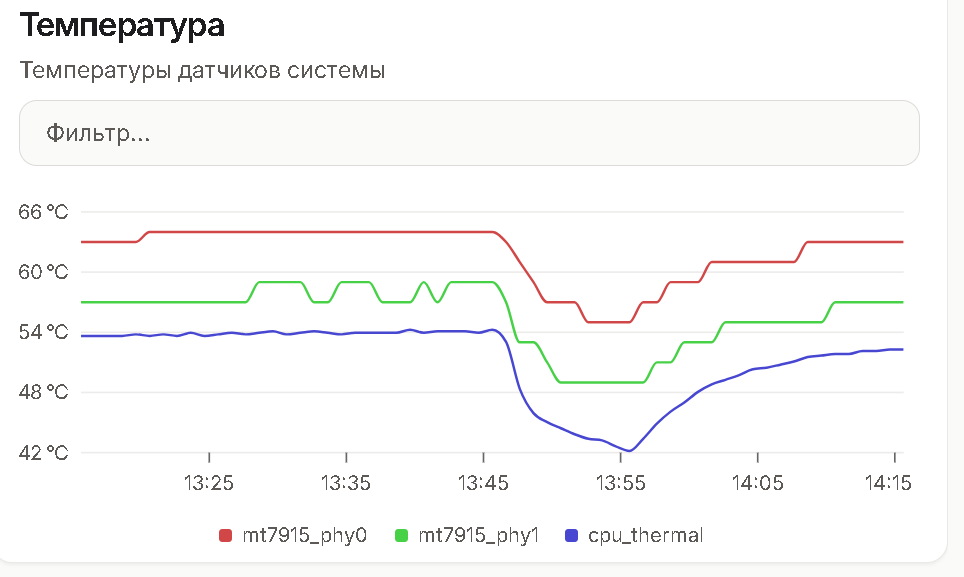

Проверено: без вентилятора CPU держится на 54°C. При 50% скорости падение до 52°C, а на максимуме — до 42°C. Если оставить как есть, MT7915\ будет троттлить.
- Кейс: Домашняя сеть под высокой нагрузкой (VPN, 4K стриминг, пара VPN-клиентов) начала троттлить процессор MT7981B через полчаса. Пропускная способность WAN падала с ожидаемых 850 Мбит/с до 600 Мбит/с. Решение: заменил комплектную термопасту на Arctic MX-4 и выставил вентилятору постоянную мощность duty\_cycle = 30 (около 70% максимума). Температуру CPU удалось стабилизировать на 55°C даже под длительной нагрузкой. Результат? Стабильный WAN на 835 Мбит/с, а пиковая температура чипсета снизилась на 18°C по сравнению с "выключенным" вентилятором. 🚀
Почему SFP-порты Не Работают на BPI-R3?
Это, наверное, самая большая головная боль этого устройства. Я пробовал дорогие DAC-кабели от двух разных вендоров (FIBO и XBIT) — линк не поднимался. В продакшене это выглядит так: OpenWrt показывает статус active, но физически света на портах нет, а ethtool рапортует об отсутствии соединения.
Частая причина — несовместимость SFP-модулей с прошивкой или самим "железом". Эксперименты с дампом прошивки SFP-модуля — это высокий риск, и я решил не рисковать.

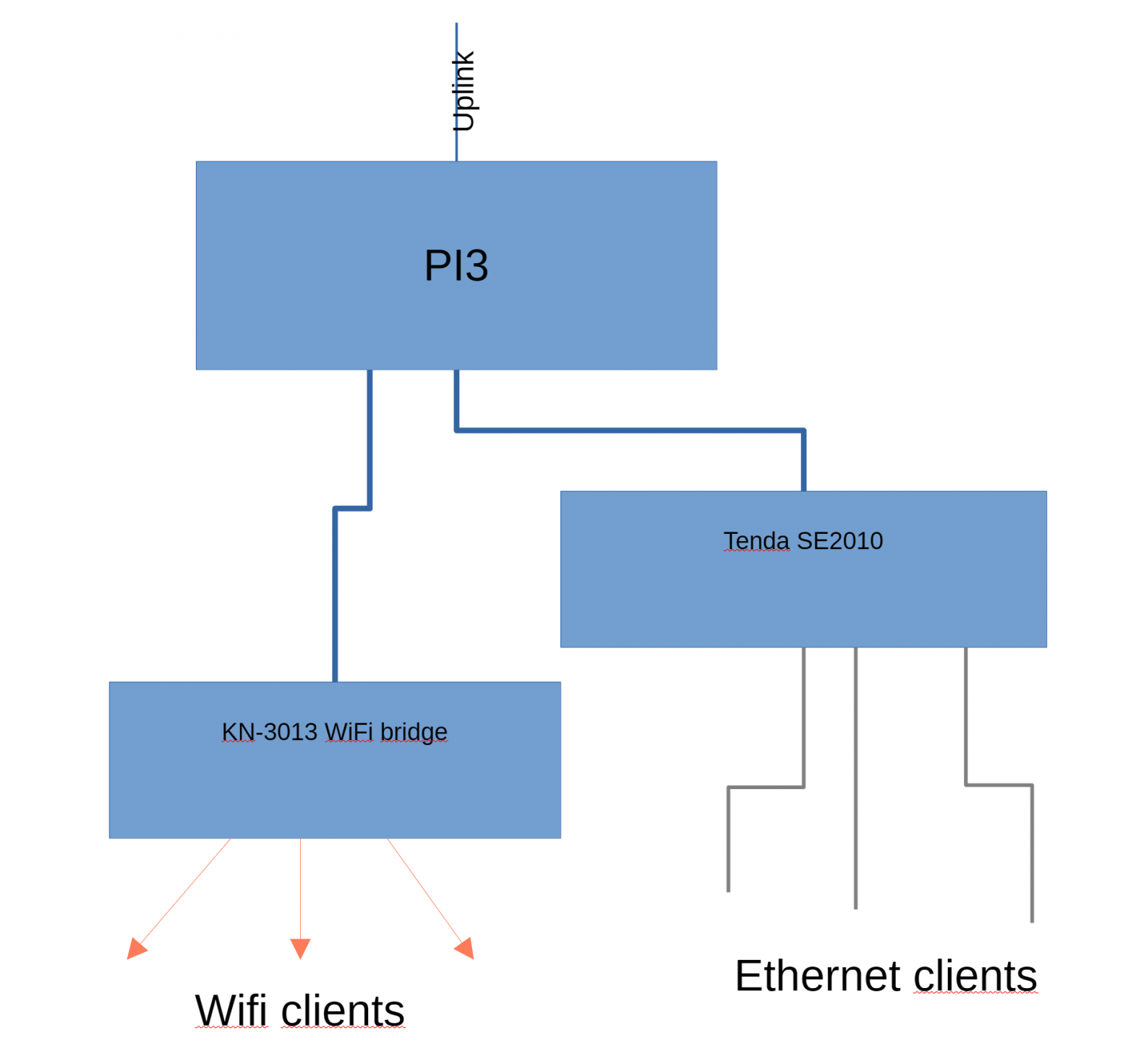

В качестве обходного маневра сработал План Б: перевел BPI-R3 в режим моста (bridge) и отдал основное управление DHCP и Wi-Fi стороннему роутеру Keenetic KN-3013.

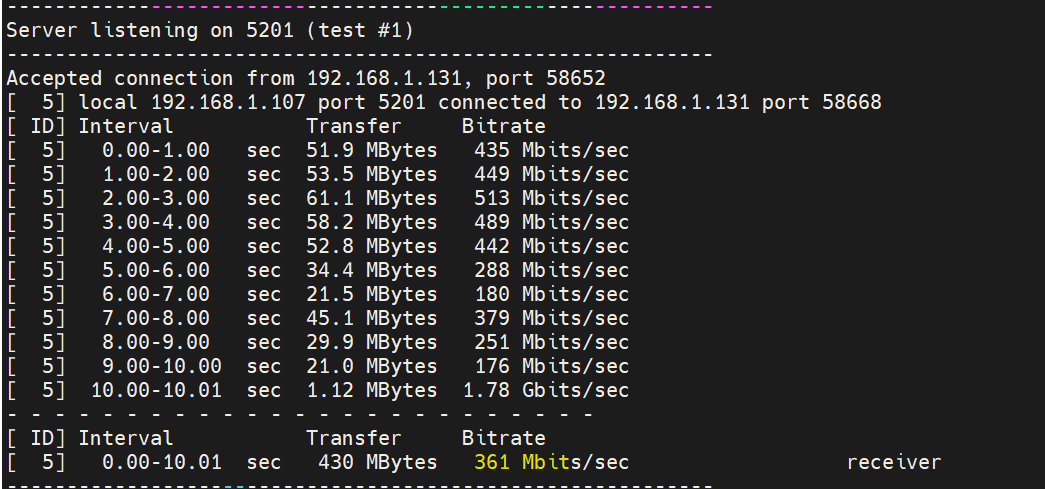

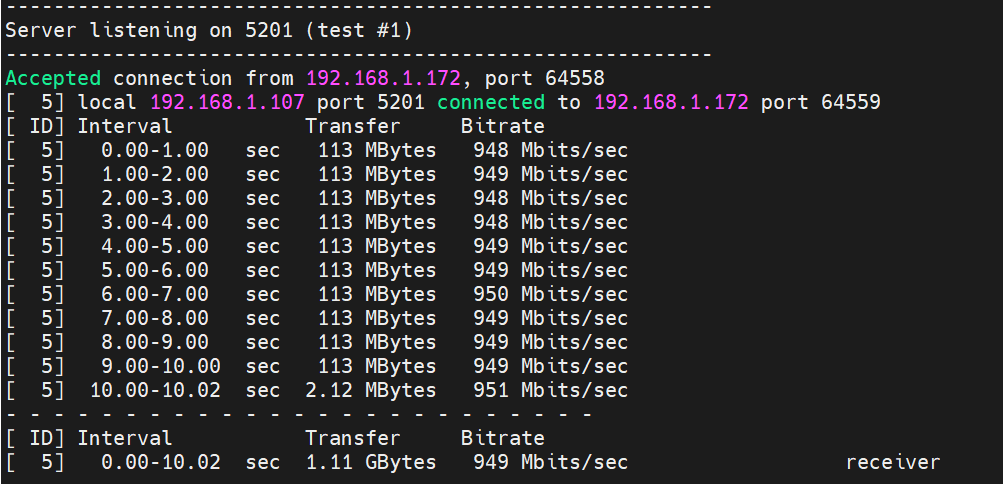

Благодаря этому, мы выстроили быструю гигабитную локалку, где BPI-R3 работает как мощный коммутатор с двумя занятыми портами, а Wi-Fi трафик идет через Keenetic. Тесты iperf3 показали отличные результаты для проводного линка, который даже не касался OpenWrt.
Субъективно, этот гибридный сетап оказался шустрее старого роутера Beeline SmartBox Pro, который просто не тянул нагрузку 1G->100M.
Заключение и Альтернативные Архитектуры
Если ты ждешь готовое решение "из коробки", BPI-R3 может тебя огорчить из-за проблем с SFP и Wi-Fi. Но если ты готов к ручной настройке и не против многокомпонентной системы — это отличный вариант. 💡
Наш итоговый сетап: BPI-R3 (коммутация) + Keenetic (роутер/Wi-Fi). Это позволило задействовать потенциал гигабитных портов без того, чтобы CPU BPI-R3 захлебывался от внешнего трафика.
